Oversikt over rulleformingsmaskin

Oversikt over rulleformingsmaskin (1)

Rullforming

Bøyer langs ruller

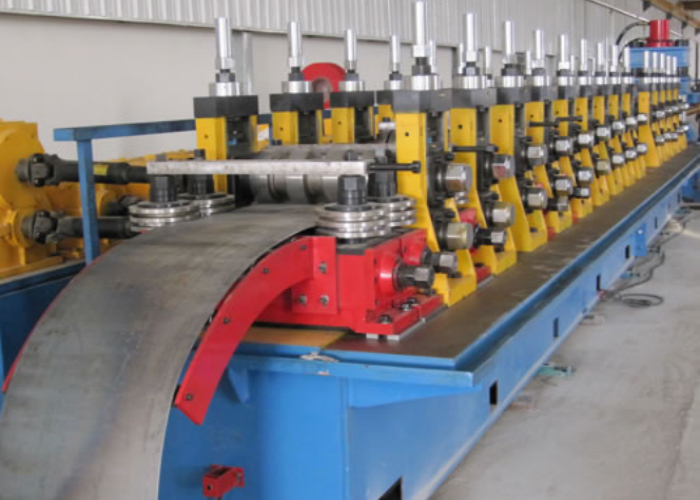

Rulleforming, også kjent som valseforming, er en valseprosess som kontinuerlig bøyer en lang stripe av metallplate (vanligvis kveilet stål) til et ønsket tverrsnittsområde. Strimlen passerer gjennom flere sett med ruller montert på kontinuerlige stativer, hvor hvert sett utfører kun inkrementelle deler av bøyningen til ønsket tverrsnittsareal (profil) er oppnådd. Rullforming er ideell for å produsere lange deler med stort volum med konstant profilform.

Oversikt

Mønster

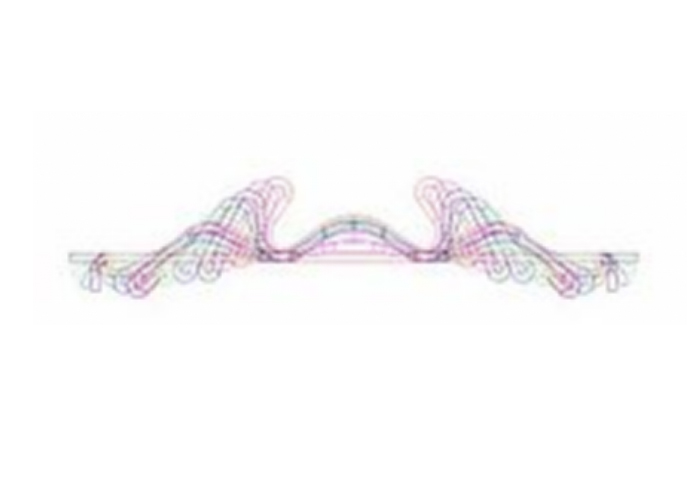

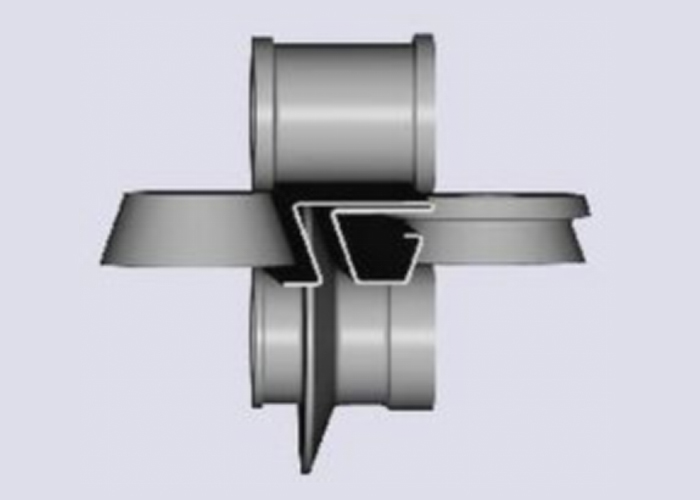

Profiler kan produseres i en rekke tverrsnittsformer, men hver form krever et nøye utformet sett med rulledyser. Rulldesign begynner med et mønster, som er en sekvens av profiltverrsnitt, en profil per sett med ruller. Rullprofilen er da avledet fra mønsterprofilen. På grunn av de høye kostnadene ved rullsett, brukes datasimuleringer ofte for å utvikle eller validere rulldesignet og optimalisere formingsprosessen for å minimere antall rullestativ og materialspenninger i sluttproduktet.

Rulleformede profiler kan gi fordeler fremfor ekstruderte profiler med lignende form. Rullformede deler kan være lettere og tynnere enn de som produseres ved ekstrudering, og de er sterkere på grunn av arbeidsherding i kald tilstand. Deler kan overflatebehandles eller males. Videre er rulleformingsprosessen raskere og mer energieffektiv enn ekstrudering.

Eksisterende rulleformingsmaskiner kan produsere profiler av varierende størrelse og materialtykkelse ved bruk av de samme valsene. Størrelsesendringer oppnås ved manuell justering eller datastyrt variasjon av avstanden mellom rullene, noe som muliggjør raske omstillinger. Disse spesialiserte møllene er vanlige i lette rammeindustrien, som bruker metallstendere og skinner med standardiserte profiler og tykkelser.

For eksempel kan en enkelt mølle produsere metallstender fra galvaniserte stålplater i varierende tykkelse (f.eks. 20 til 12 ga) med varierende banestørrelser (f.eks. 3-5/8 tommer til 14 tommer), flensstørrelser (f.eks. 5/8 tommer).

Rulleformingslinjer kan settes opp i en rekke konfigurasjoner for å stanse og kutte deler i en kontinuerlig operasjon. For å kutte deler i lengde, kan linjen konfigureres til å bruke forhåndskuttede dyser, med individuelle emner som passerer gjennom rulleformingsmaskinen, eller postkuttede dyser, med profilen kuttet av etter valseformingsprosessen.

Funksjoner som hull, hakk, preging eller klippede former kan legges til ved å stanse på rulleformingslinjen. Disse delegenskapene kan brukes i en forstanseapplikasjon (før rullformingen begynner), i en midtlinjestanseapplikasjon (midt i rullformingslinjen/-prosessen), eller etter stansing (etter at rullformingen er fullført).

Noen rulleformingslinjer inneholder bare én av disse applikasjonene, stansing eller avskjæring, mens andre integrerer noen eller alle disse applikasjonene i en enkelt linje.
