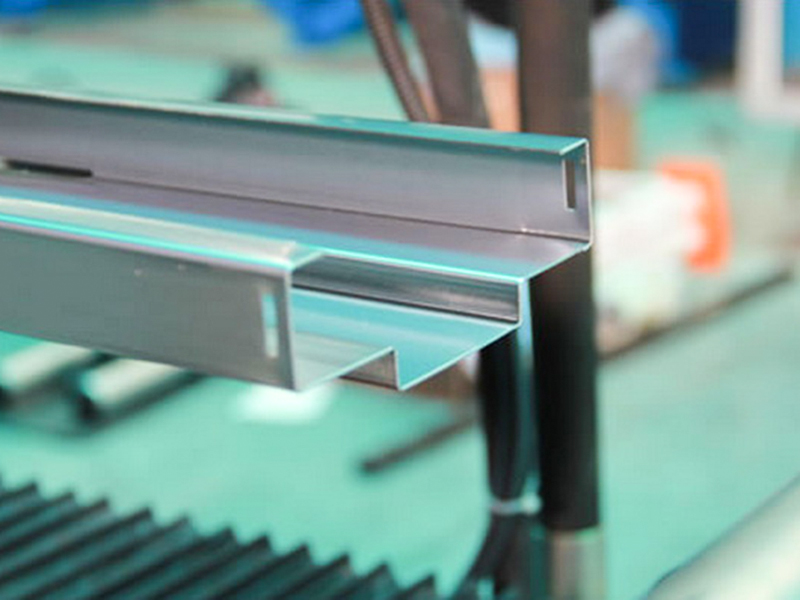

Dørrammerulleformingsmaskinen er en kaldbøye- og rulleformingsmaskin spesielt designet for produksjon av dør- og vindusrammer (som rammene til sikkerhetsdører av stål, branndører, garasjeporter og industridører). Den bruker flere presisjonsruller for kontinuerlig å kaldbøye metallbånd (vanligvis galvanisert stål, fargebelagt stål, rustfritt stål eller aluminiumslegering) for å effektivt og nøyaktig produsere de komplekse lukkede eller halvlukkede tverrsnittsprofilene som kreves for dørkarmer.
Jiangyin Hailong Machinery Factory er Dørramme rulleformingsmaskiner Leverandør i Kina. Med over 1200 kunderelasjoner betjener vi en rekke bransjer med tilpasset rulleformingsutstyr, leverer Dørramme rulleformingsmaskiner til salgs.
Kjernekomponenter:

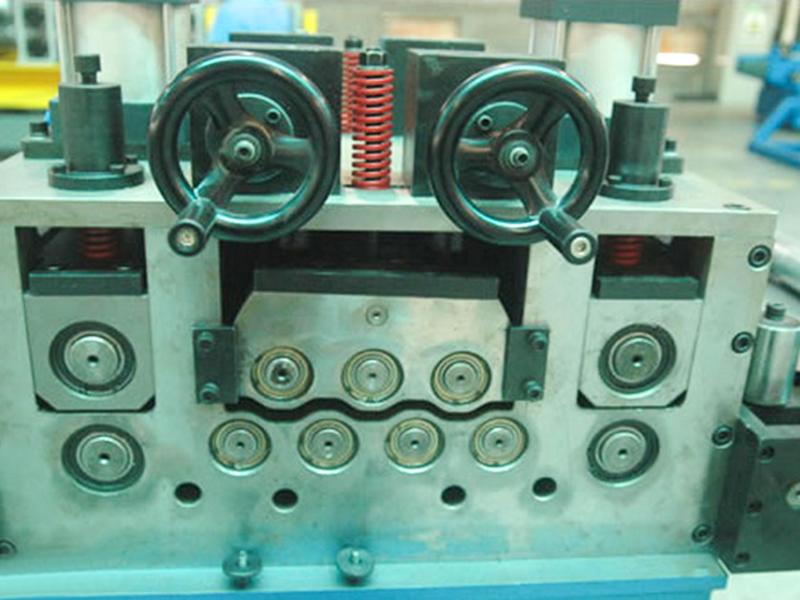

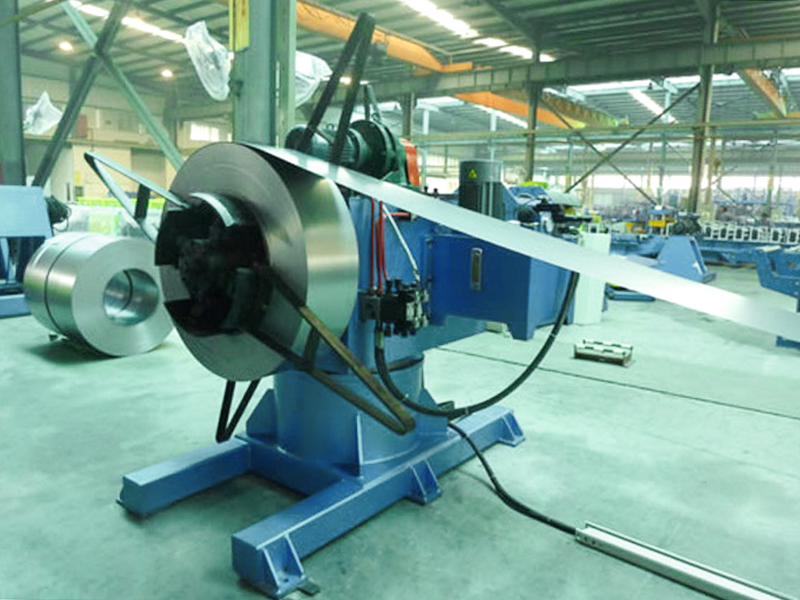

Uncoiler og Leveler: Ruller opp metallspolen og eliminerer krøllespenning, noe som sikrer en jevn overgang inn i formingsområdet.

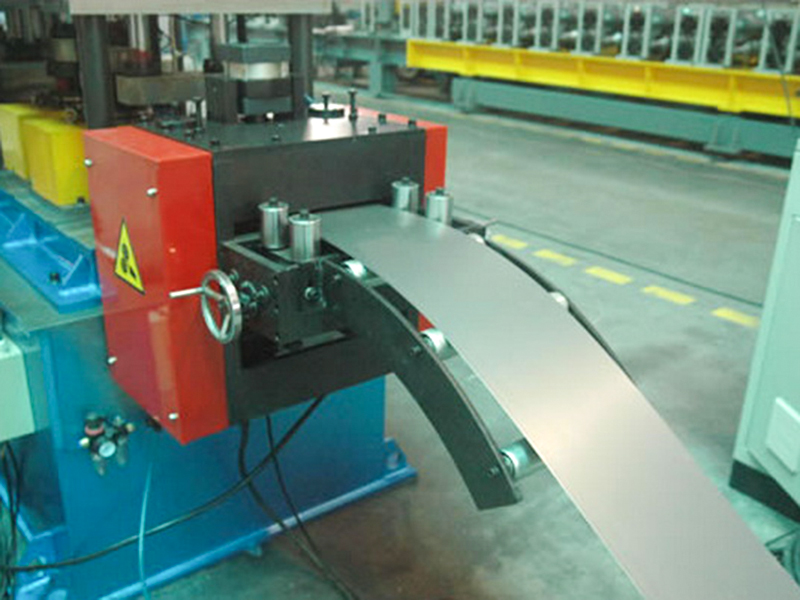

Guidemater: Fører strimmelen nøyaktig inn i det første settet med ruller for å forhindre avvik.

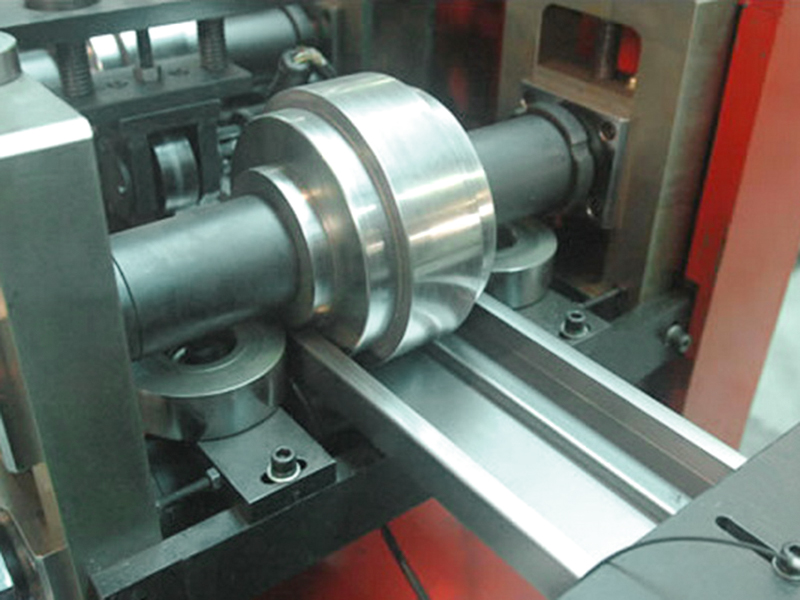

Hovedformingsenhet (kjernekomponent): Flere sett med ruller er ordnet i en sekvensiell prosesssekvens for gradvis å rulle det flate arket inn i dørkarmens tverrsnitt.

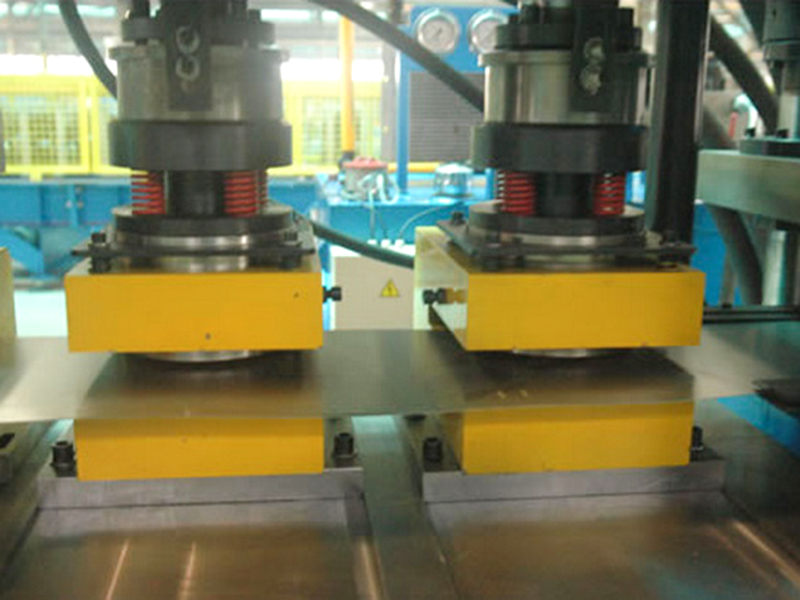

Inline stanseenhet (valgfritt): Stanser nøkkelhull, hengselhull eller dreneringshull samtidig under formingsprosessen, noe som reduserer påfølgende trinn.

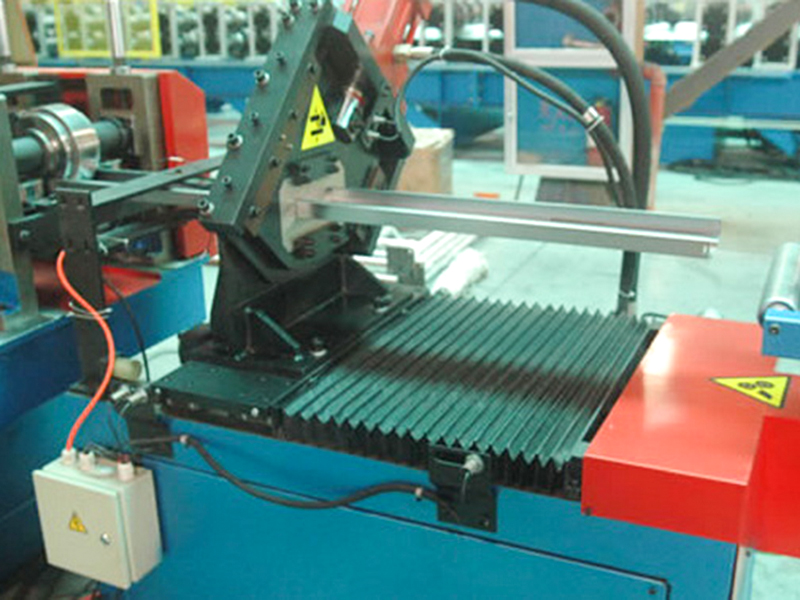

Servo-skjæresystem: Høypresisjons sporskjæring (flygende sag/hydraulisk skjær), som resulterer i jevne, gratfrie kutt med en lengdefeil på ≤±0,5 mm.
Automatisk stabler: Stabler eller transporterer ferdige dørkarmer, støtter telling og pakking.
PLS-kontrollsystem med berøringsskjermdrift: Still inn parametere (lengde/hastighet/mengde), overvåk driftsstatus i sanntid og utfør feildiagnose.
Bransjeapplikasjonsverdi:
Erstatter tradisjonelle prosesser: Erstatter manuell bøying og sveising, reduserer trinn og kostnader med over 30 %.
Forbedring av konsistens: Automatisert produksjon eliminerer menneskelige feil og sikrer utskiftbarhet av store dørkarmer.
Styrking av strukturell ytelse: Kaldarbeidsherding øker profilstyrken, og forlenger levetiden til dører og vinduer.
| Tekniske parametere | ||
| Vare | Parameter | Merknad |
| Maskinbase | Nasjonal standard nr.40 I-Beam Steel | Samlet sveisestruktur |
| Rullemateriale | Cr12MoV | Vakuumherding |
| Hovedaksel | φ75, 45# Stål | Herding og herding |
| Danne grupper | 15 | |
| Hovedmotorkraft | 7,5KW | |
| Kjøremetode | 1,2 tommers dobbeltkjededrev | |
| Avskjæringsmodus | Hydraulisk avskjæring | Hydraulisk stasjonsmotoreffekt er 11KW |
| Stansemodus | Hydraulisk stansing | |
| Uncoiler | Last 5 tonn, med lasteplattform | Hydraulisk stasjonsmotoreffekt er 2,2KW |
| Kontrollsystem | Siemens/Schneider PLC | |
| Hydraulisk system | BeiJin Huade merke | |

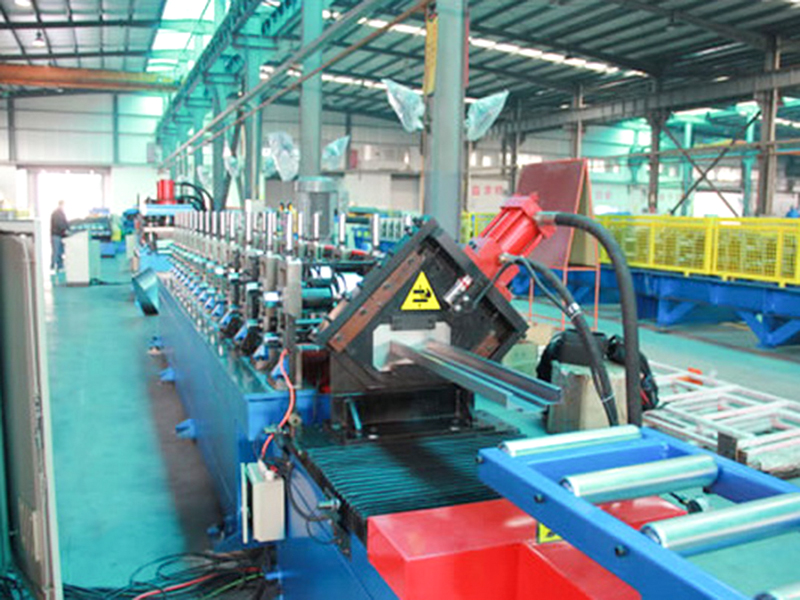

| Total lengde på produksjonslinjen | Rundt 18 meter | |
| Utstyrsvekt | Rundt 5-tonn | |
| Råvaretykkelse | 0,6-1,2 mm | Q235 galvanisert spole |
| Produksjonshastighet | Over 25 m/min | |
