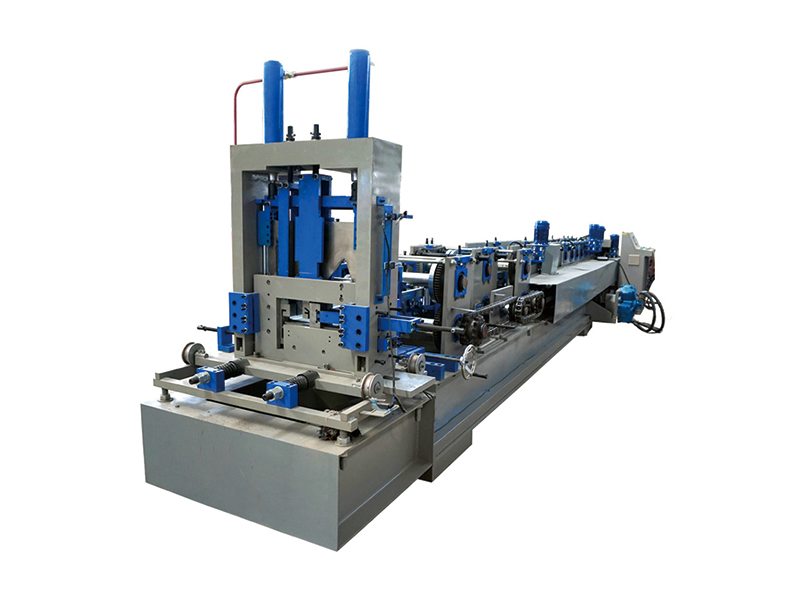

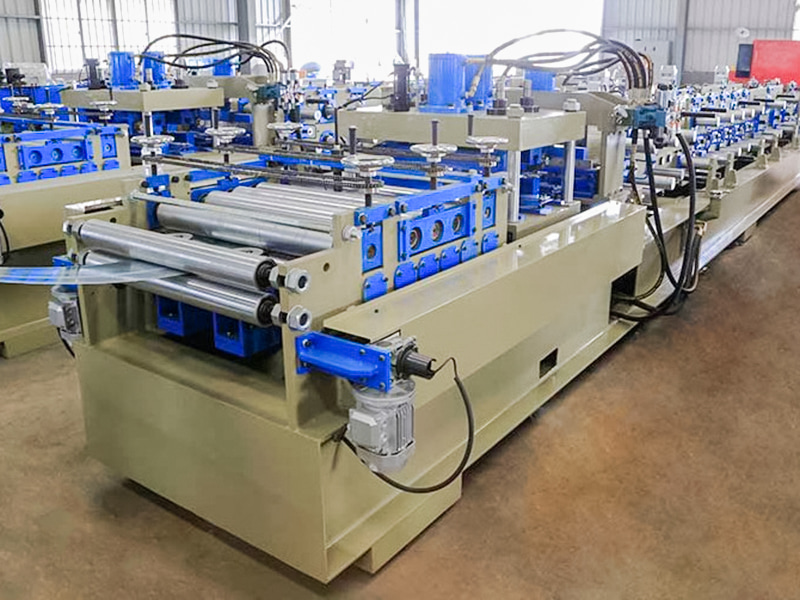

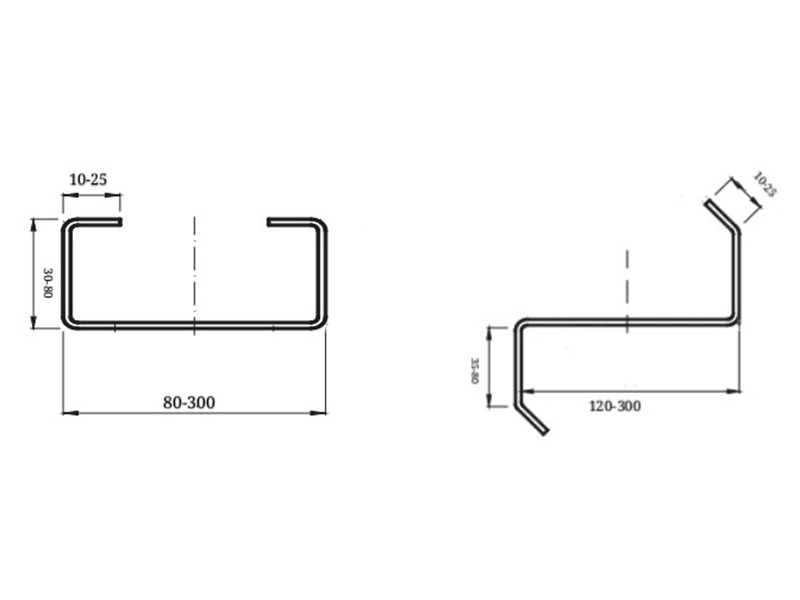

CZ Purlin Roll Forming Machine er en svært automatisert industrimaskin spesielt designet for effektiv og kontinuerlig produksjon av C/Z-seksjons purlins. Den er mye brukt i stålkonstruksjoner, spesielt i tak- eller veggsystemer med lang spenn som krever høyere bæreevne og stabilitet. Den helautomatiske 80-300 typen CZ Purlin Roll Forming Machine er en spesialisert maskin med mer avansert teknologi og en mer kompleks formingsprosess. Den er designet spesielt for produksjon av høyytelses CZ-seksjons komposittpurliner. Ved å bruke en høyautomatisert kaldvalsingsprosess (muligens kombinert med in-line skjøteteknologi), behandler den kontinuerlig stålbånd til forskjellige CZ-profiler med en total høyde fra 80 mm til 300 mm. Dens kjerneverdi ligger i dens evne til å effektivt og masseprodusere høystyrke, høystabile riller som kreves for lang spenn, tung belastning. Det er en viktig del av utstyret i avansert stålkonstruksjonsproduksjon. Imidlertid er de tekniske vanskelighetene og kostnadene generelt høyere enn for standard C-section purlin-formingsmaskiner.
Jiangyin Hailong Machinery Factory er 80-300 Type CZ Purlin rulleformingsmaskiner Leverandør i Kina. Med over 1200 kunderelasjoner betjener vi en rekke bransjer med tilpasset rulleformingsutstyr, leverer 80-300 Type CZ Purlin rulleformingsmaskiner til salgs.
I likhet med C-maskinen betyr dette at utstyret har helautomatiske funksjoner:
Automatisk avviklingsmating: Stålspolen vikles automatisk av, jevnes ut og mates inn i formingslinjen.

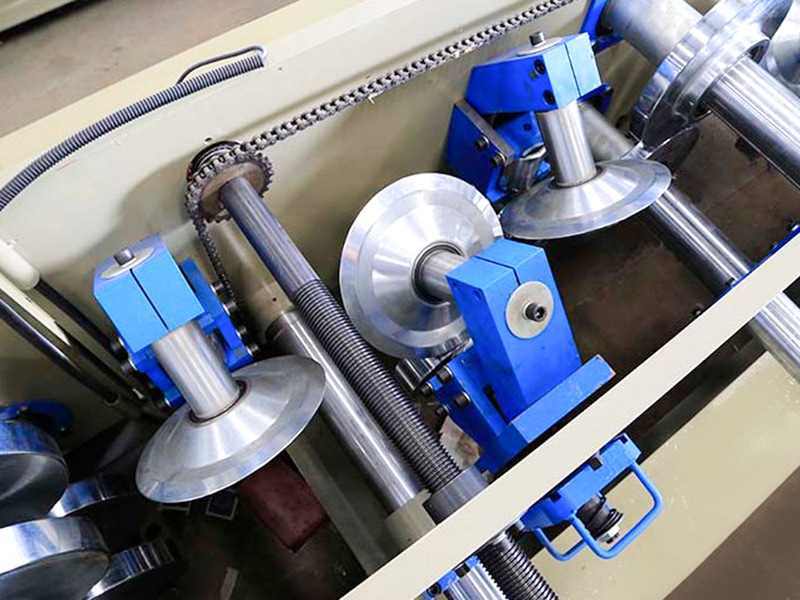

Automatisk rulleforming: Programstyrt, multi-pass presisjonsrulling.

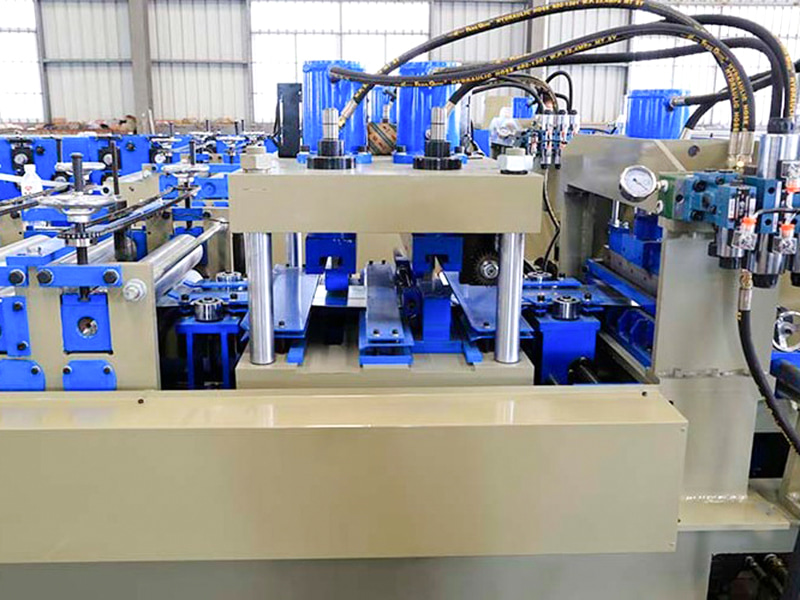

Automatisk skjæring til lengde: Høyhastighets flygende sager eller hydrauliske sakser utfører presis skjæring i kontinuerlig bevegelse, og sikrer uavbrutt produksjon.
Automatisk utlading/stabling: Ferdige produkter blir automatisk formidlet, talt og pent stablet.

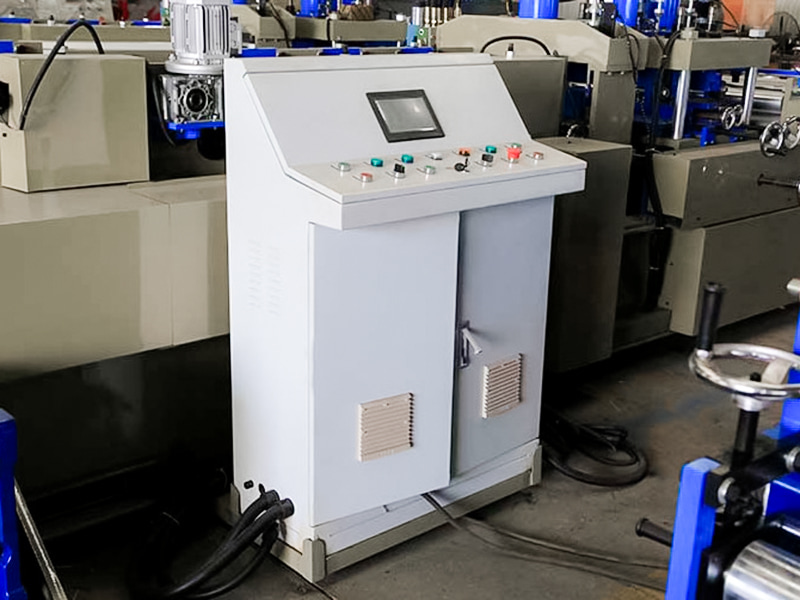

PLC Intelligent Control: Parametre (spesifikasjoner, lengde, mengde, hullposisjoner osv.) stilles inn via berøringsskjermen, og systemet kjører og overvåker automatisk hele prosessen.
Fordeler:

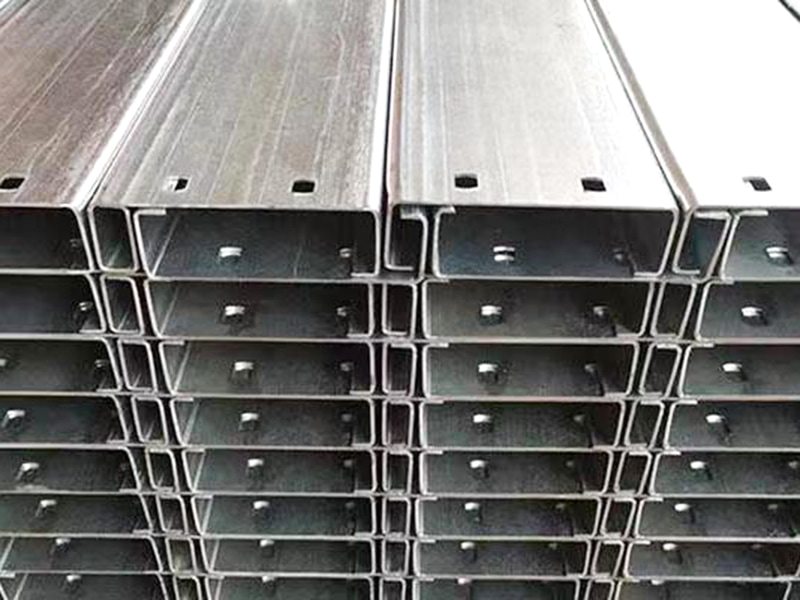

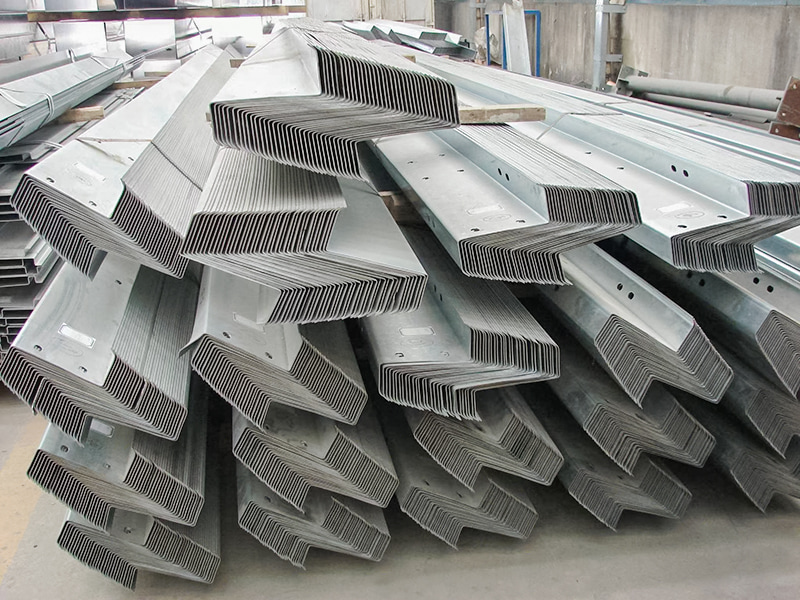

Utmerket strukturell ytelse: De produserte CZ-purlinene tilbyr styrke og stabilitet som langt overgår den til enkelt C-type purliner.
Langtidsløsning: En nøkkelkomponent for kostnadseffektiv konstruksjon med lang spennvidde.
Høy produksjonseffektivitet: Helautomatisert kontinuerlig produksjon oppfyller krav til store volum.
Høy presisjon og konsistens: PLS-kontroll sikrer dimensjonsnøyaktighet og konsistent kvalitet.
Høy materialutnyttelse: Kontinuerlig produksjon reduserer avfall. Fleksibilitet (relativ): En enkelt maskin kan produsere CZ-purlins med varierende spesifikasjoner innenfor sitt nominelle område (80-300 mm høyde) ved å bytte ut rullehylser og gjøre justeringer (merk: å bytte ut formen er en betydelig oppgave).
| Tekniske parametere | ||
| Vare | Parameter | Merknad |
| Maskinbase | Nasjonal standard nr.40 I-Beam Steel | Samlet sveisestruktur |
| Rullemateriale | Cr12Mo1V1 | Vakuumherding |
| Hovedaksel | φ90,40Cr | Herding og herding |
| Danne grupper | 20 | |
| Hovedmotorkraft | 25KW, Inv | |
| Hoveddrev girkasse | K107 (K107 spiralgirkasse) | |
| Kjøremetode | 1,2 tommers dobbeltkjededrev | |

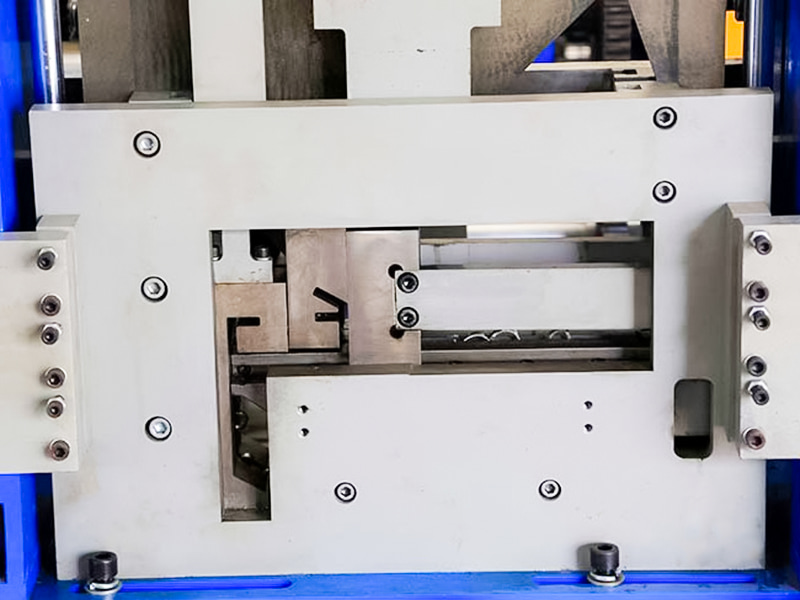

| Avskjæringsmodus | Hydraulisk avskjæring | Hydraulisk stasjonsmotoreffekt er 11KW |
| Stansemodus | Hydraulisk stansing | |
| Uncoiler | Last 5 tonn, med lasteplattform | Hydraulisk stasjonsmotoreffekt er 2,2KW |
| Kontrollsystem | Siemens/Schneider PLC | |
| Hydraulisk system | BeiJin Huade merke | |
| Total lengde på produksjonslinjen | Rundt 25 meter | |
| Utstyrsvekt | Rundt 12 tonn | |
| Råvaretykkelse | 3,0 mm | Q235 galvanisert spole |
| Råvarebredde | 175 mm ~ 480 mm | |
| Produksjonshastighet | 25~30m/min | |
