Motorveisrekkverksrulleformingsmaskiner

Kjernefunksjoner og tekniske funksjoner:

1. Dedikert korrugert forming

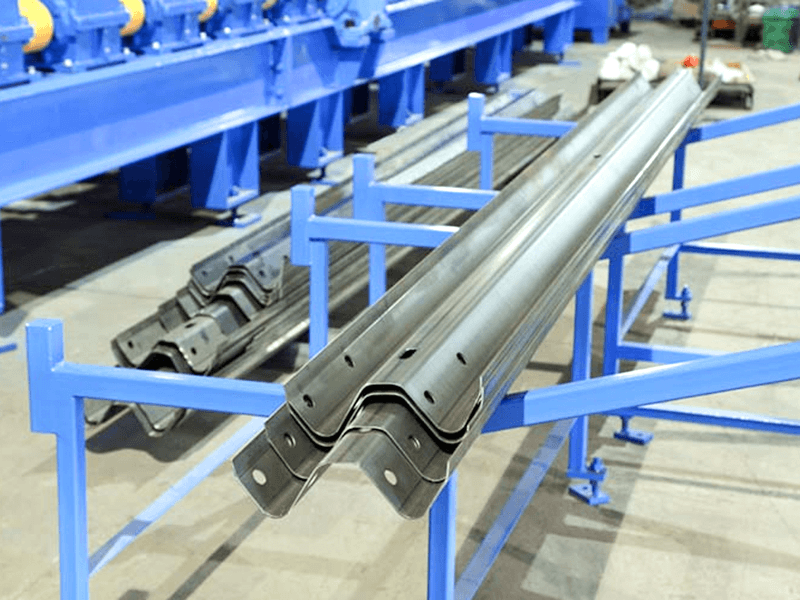

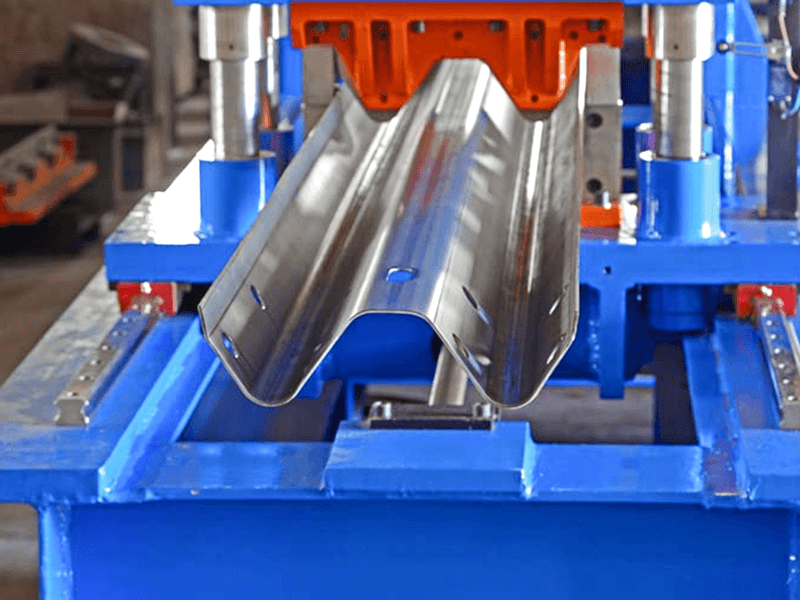

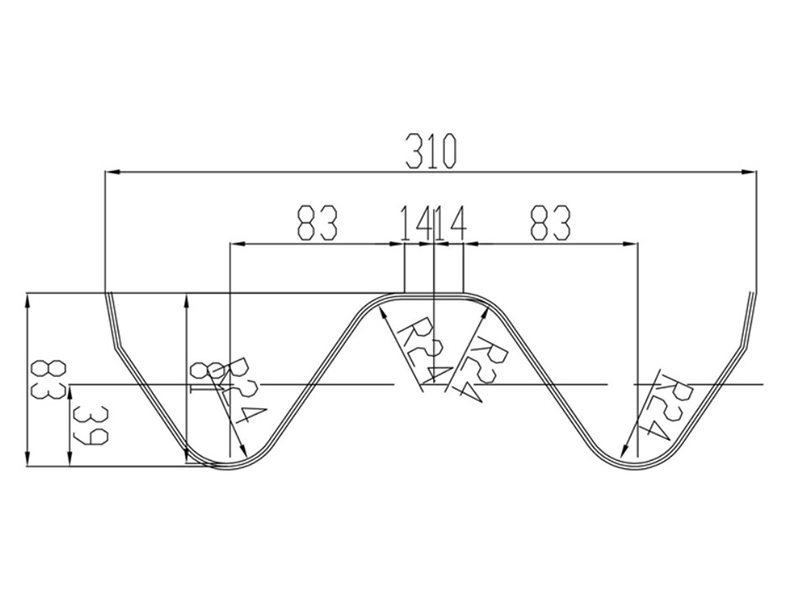

Double-Beam Guardrail (W-Beam): Standard type, med en bølgehøyde på 85 mm og en platetykkelse på 3-4 mm, egnet for generelle veistrekninger.

Triple-Beam Guardrail (Thrie-Beam): Forsterket type, med en korrugeringshøyde på 85 mm og en platetykkelse på 4 mm, egnet for høyrisikoseksjoner (som broer og kurver).

Gradvis overgang rekkverk: Et spesielt rullesystem oppnår en jevn overgang fra smalt til bredt tverrsnitt (som ved begynnelsen av en veiende).

2. Materialbehandling med høy styrke

Gjeldende materialer: S350GD~S550GD høyfast galvanisert stål (strekkfasthet 350-550 MPa), tykkelsesområde 2,0-4,5 mm.

Formingstrykket kan nå over 800 tonn, noe som sikrer presis plastisk deformasjon av stål under høy styrke.

3. Ultra-høyhastighets kontinuerlig produksjon

Linjehastigheter på 60-120 m/min (omtrent 15-30 km per dag), som tilfredsstiller behovene til storskala motorveibygging.

Servo flygende sag skjærenøyaktighet ≤±0,5 mm, sikrer jevne, gratfrie kutt.

5. Online stansing og merking

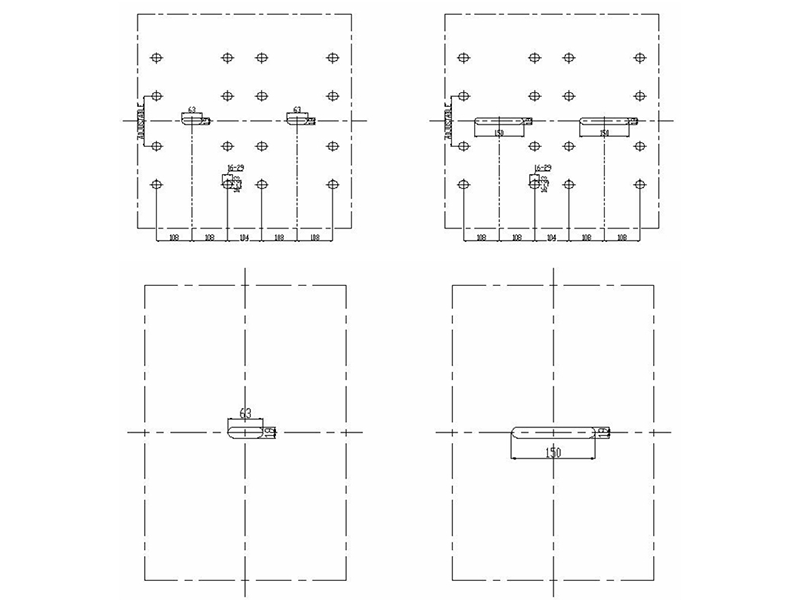

Slår tilkoblingshull (boltfestepunkter) og blokkeringshull for blokkering samtidig.

Valgfri lasermerking for produksjonsbatch/standardnumre (f.eks. GB/T 31439).

Kjerneutstyrskomponenter:

Heavy-Duty Uncoiler: Kapasitet 10-20 tonn stålspoler, hydraulisk utvidbar og uttrekkbar spole, og automatisk sentrering.

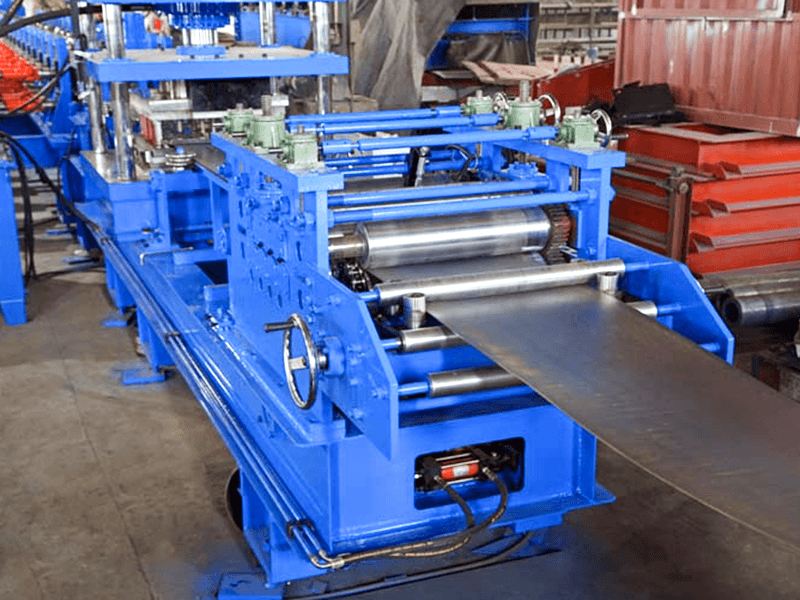

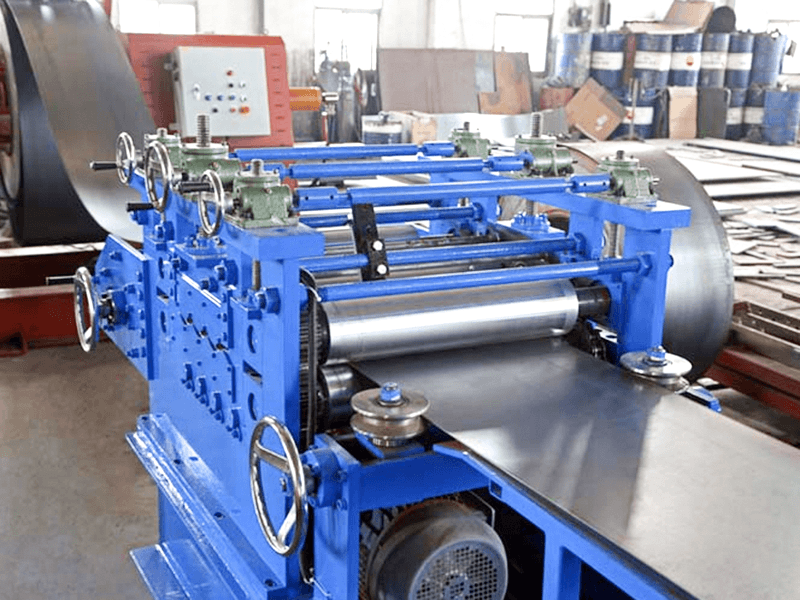

Ni-valser nivellering: Eliminerer spolespenning, og oppnår en flathetstoleranse på ≤1 mm/m.

Styreservomater: Høypresisjon fotoelektrisk avvikskorreksjon sikrer at stripen kommer inn i formingsområdet i en rett linje.

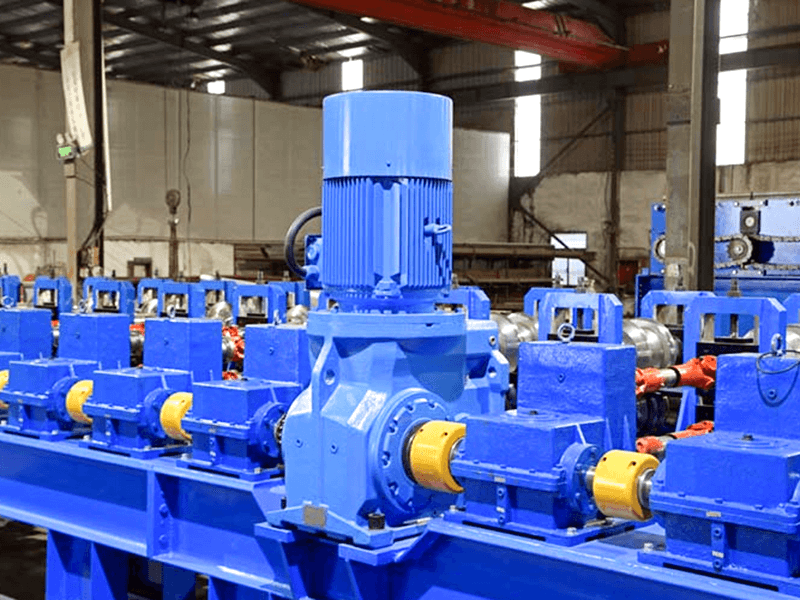

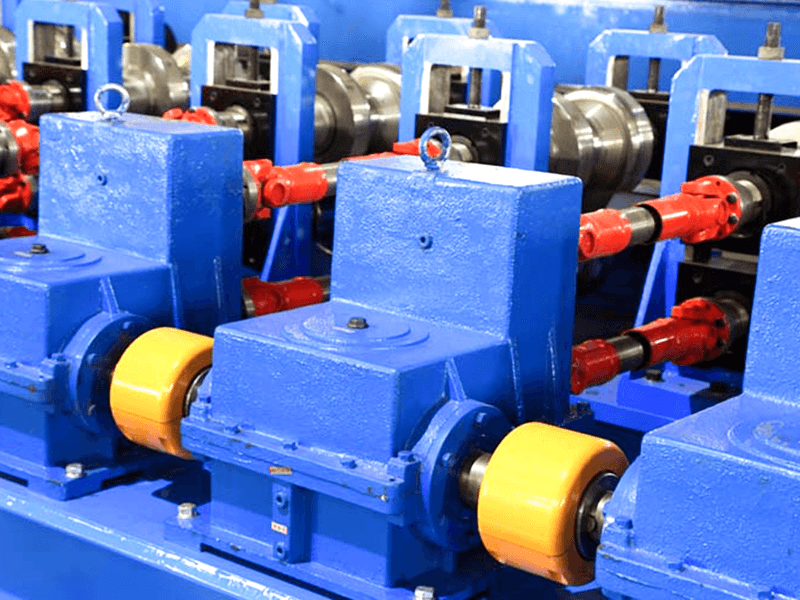

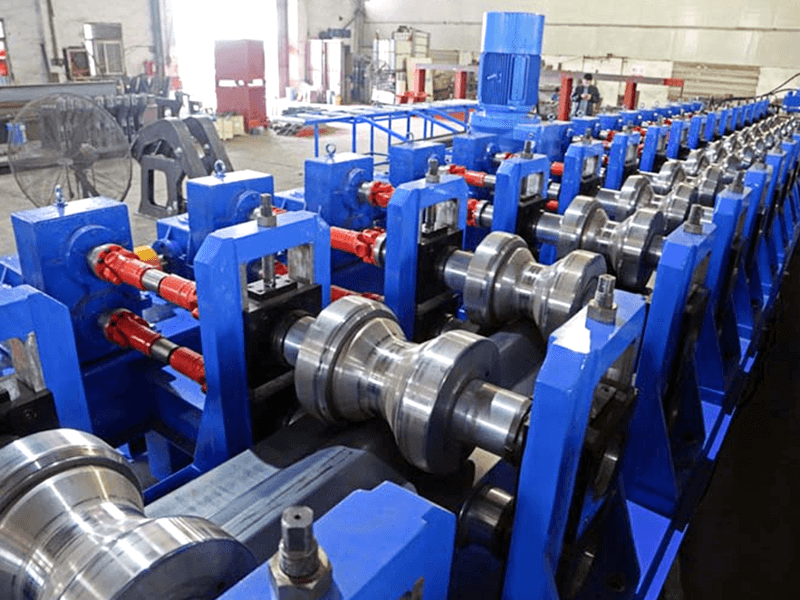

Formingsmaskin (kjerne): 16-25 sett med karbidvalser (Cr12MoV herdet), som utfører progressiv forming i tre trinn:

• Forbøying → Korrugeringspressing → Dimensjoneringskalibrering

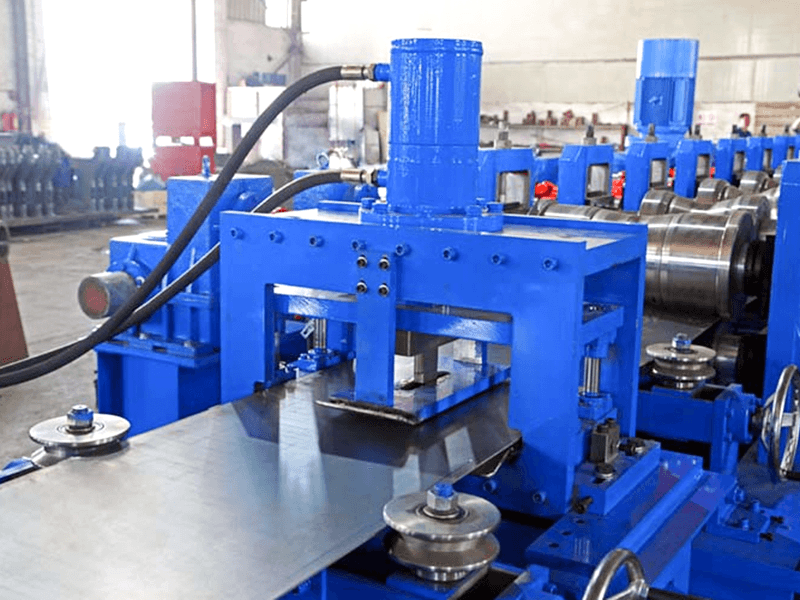

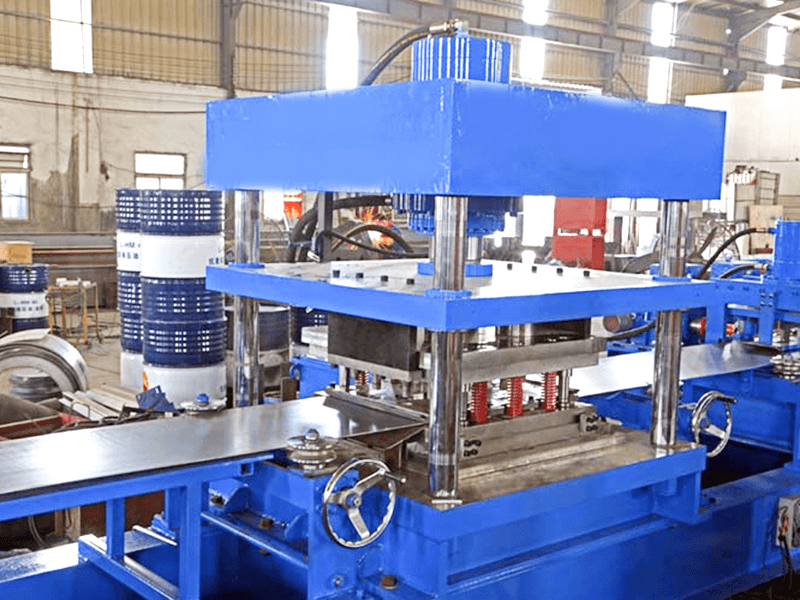

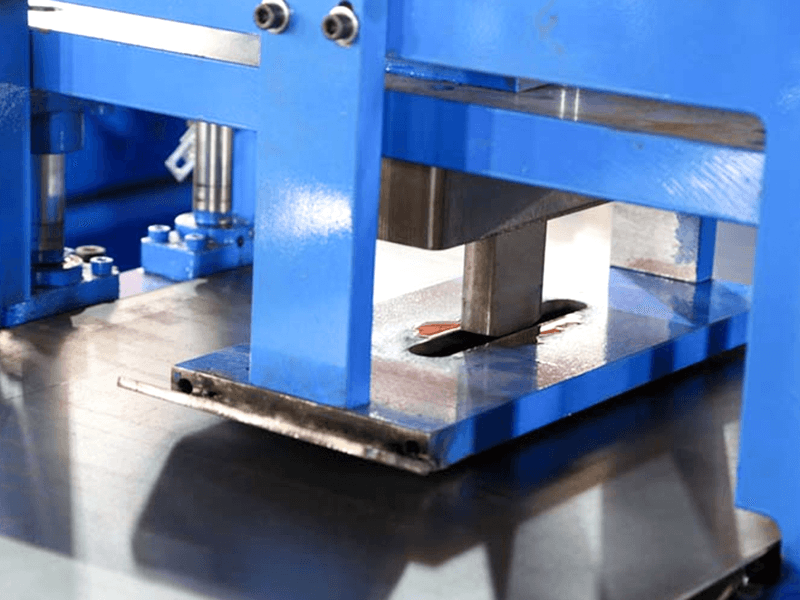

Online stansesystem: Hydraulisk/servodrift, raskt stanseskift, toleranse for hullstigning på ±0,2 mm.

Dynamisk flygende sagskjæring: Sagbladet beveger seg synkront med rekkverket, med kjølevæske for å forhindre overoppheting.

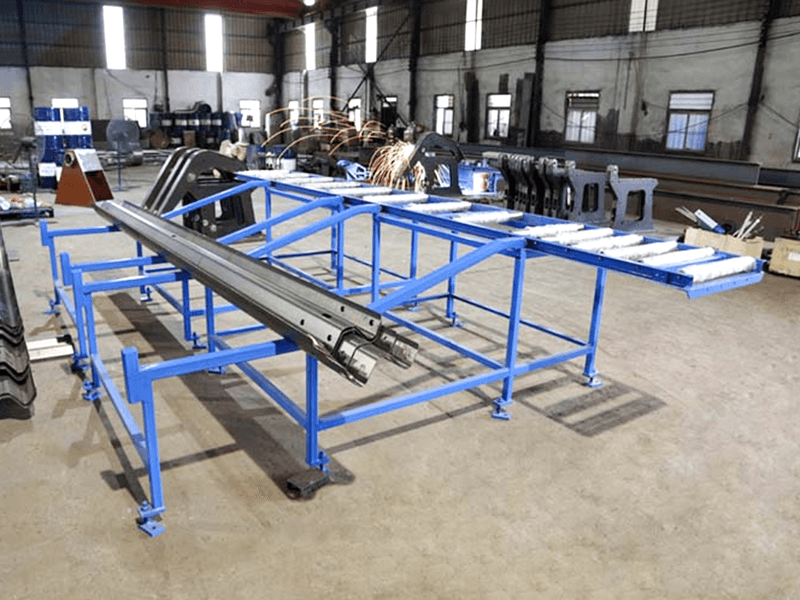

Automatisk palletering: Palletering med robotarm eller hydraulisk skyveplate, med justerbar stabelhøyde (typisk 2,5 meter).

Intelligent kontrollsystem: Industriell PLC-berøringsskjerm, integrering av parameterinnstilling, feildiagnose, produksjonsstatistikk og støtte for IoT-fjernovervåking.

Bransjeverdi:

Ingeniøreffektivitet: En enkelt produksjonslinje kan produsere opptil 5000 kilometer med rekkverk årlig, og møte behovene til 100 kilometer lang motorveibygging.

Forbedret sikkerhet: Den presise bølgeformede strukturen gjør at rekkverket kan foldes på en ryddig måte under en kollisjon, absorberer kinetisk energi og reduserer antall ulykker med over 40 %.

Kostnadsoptimalisering: Sammenlignet med tradisjonelle segmenterte stemplings- og sveiseprosesser sparer det 12 % i materiale og reduserer arbeidskostnadene med 60 %.
