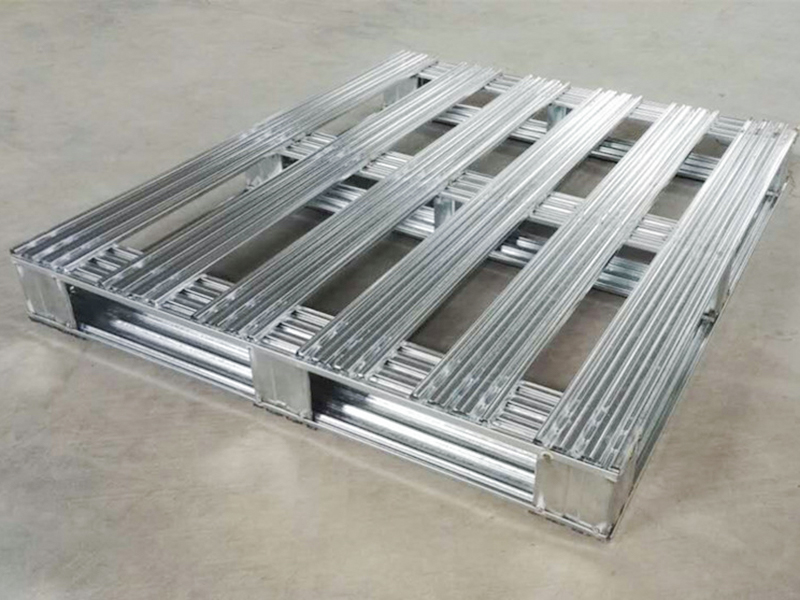

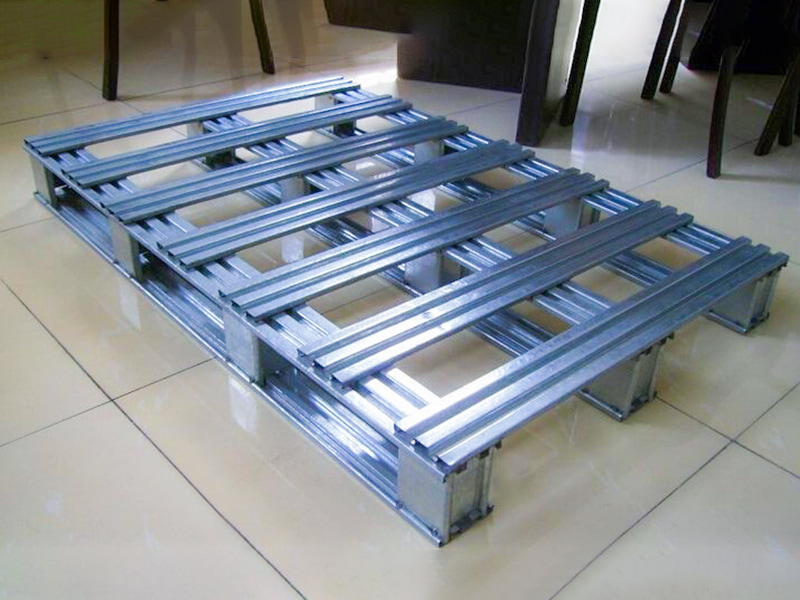

Pallet Profile Roll Forming Machine er et intelligent rulleutstyr som er spesielt brukt til å produsere kjernekomponentene til paller i helt stål i logistikk- og lagersystemer. Den kaldbøyer kontinuerlig høyfaste stålspoler (Q235/Q345, tykkelse 1,0-2,0 mm) til standardiserte profiler som søyler, bjelker og panelforsterkninger gjennom flere høyfaste ruller, og oppnår høy bæreevne, lang levetid og modulær rask montering av paller.
Jiangyin Hailong Machinery Factory er Rolleformingsmaskin for palleprofiler Leverandør i Kina. Med over 1200 kunderelasjoner betjener vi en rekke bransjer med tilpasset rulleformingsutstyr, leverer Rolleformingsmaskin for palleprofiler til salgs.
Kjernefunksjoner og tekniske funksjoner:
(1). Super sterk bærende struktur
Panelforsterkning: Ω-formede korrugerte ribber (høyde 15-25 mm), øker panelets bøyestivhet med 300 %.
Bjelkelås: selvlåsende svalehalespordesign, plug-in uttrekksmotstand ≥5kN (ingen sveising/bolter nødvendig).
(2). Høyeffektiv anti-korrosjonsprosess
Grunnmateriale: varmgalvanisert stålplate (sinklag ≥80μm)
Online elektrostatisk sprøyting epoksybelegg (tykkelse ≥60μm), saltspray-korrosjonsbestandighet ≥1000 timer.
(3). Intelligent fleksibel produksjon
Rask rullebyttesystem: bytte av pallspesifikasjoner (1200×800/1200×1000 mm) tar bare 20 minutter.
Laserkodingsmerking: automatisk gravering av lastnivå (A/B/C-nivå) og produksjonsbatch QR-kode.
Kjernesystemsammensetning av utstyret:
Hydraulisk avruller: hydraulisk ekspansjonslager belaster 5 tonn stålspoler, EPC-korreksjonsnøyaktighet ±0,3 mm.

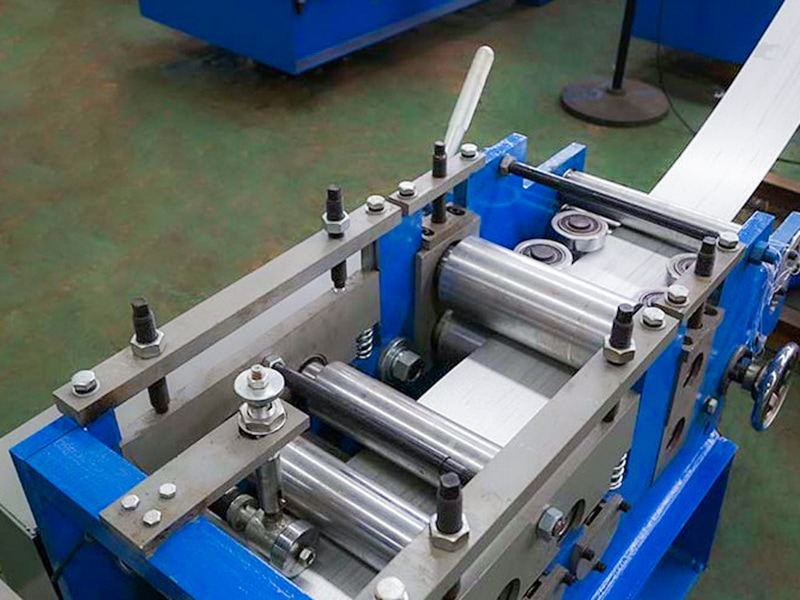

Høystyrke nivelleringsmaskin: 9 ruller retter ut 2,0 mm tykke plater for å eliminere sigdbøy (retthet ≤1 mm/m).

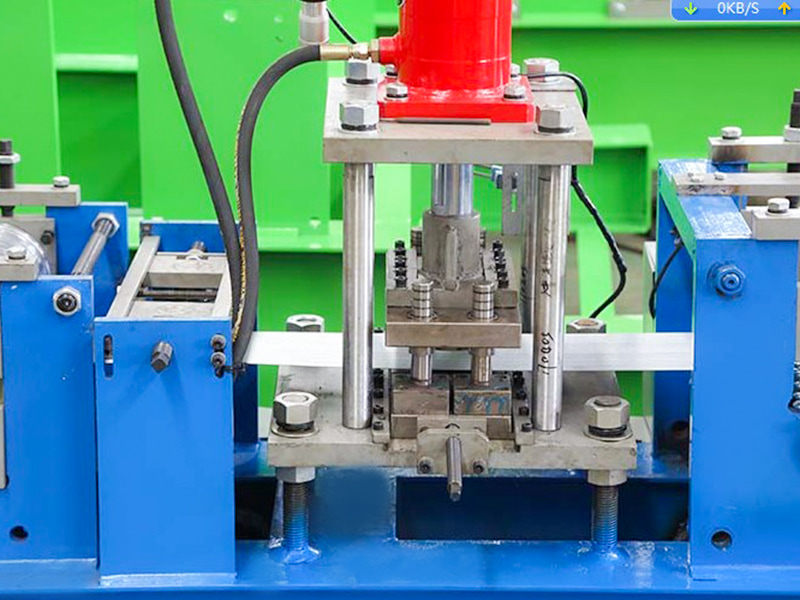

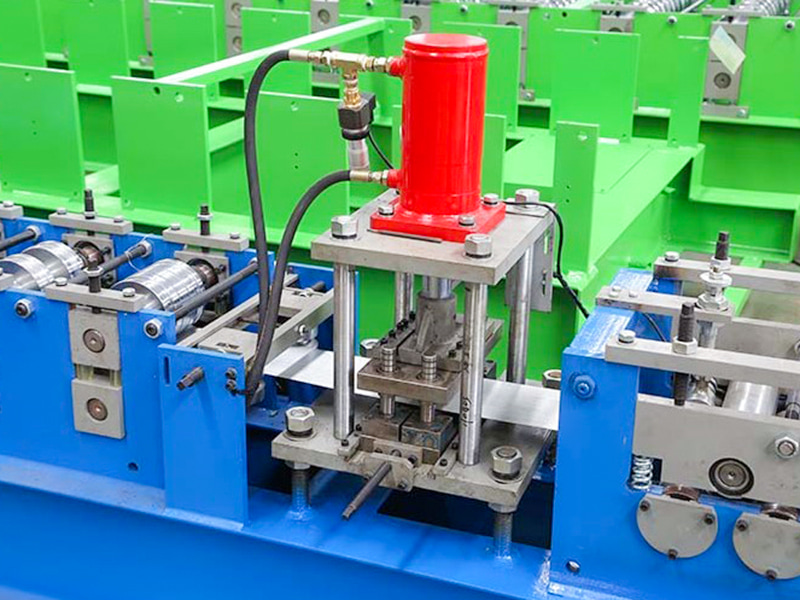

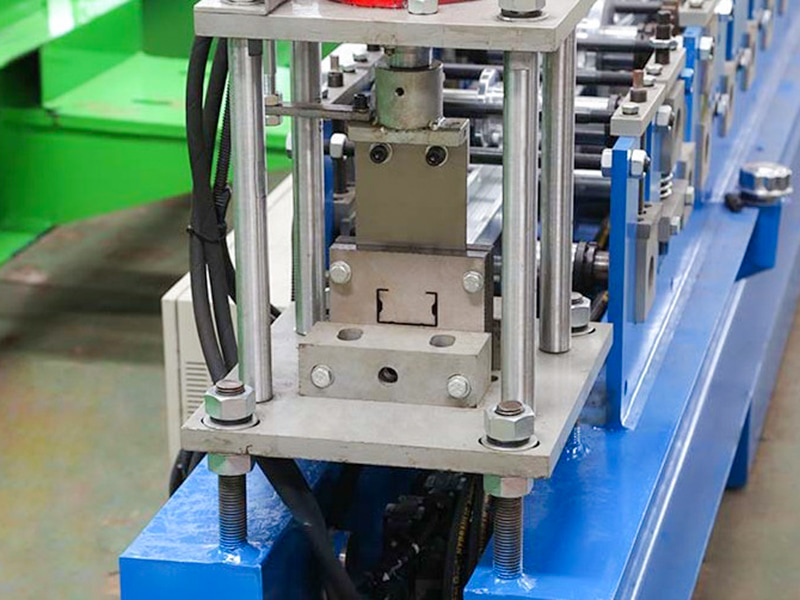

Presisjonsstanseenhet: Servostansing synkroniserer stansing:
• Kolonnetilkoblingshull (Φ12 ± 0,1 mm)
• Gaffeltruckhull (100×50 ± 0,2 mm).

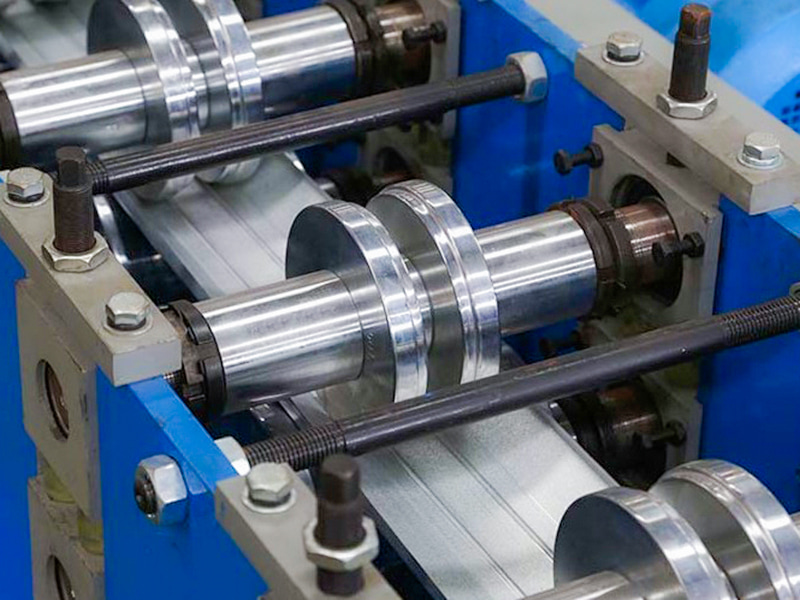

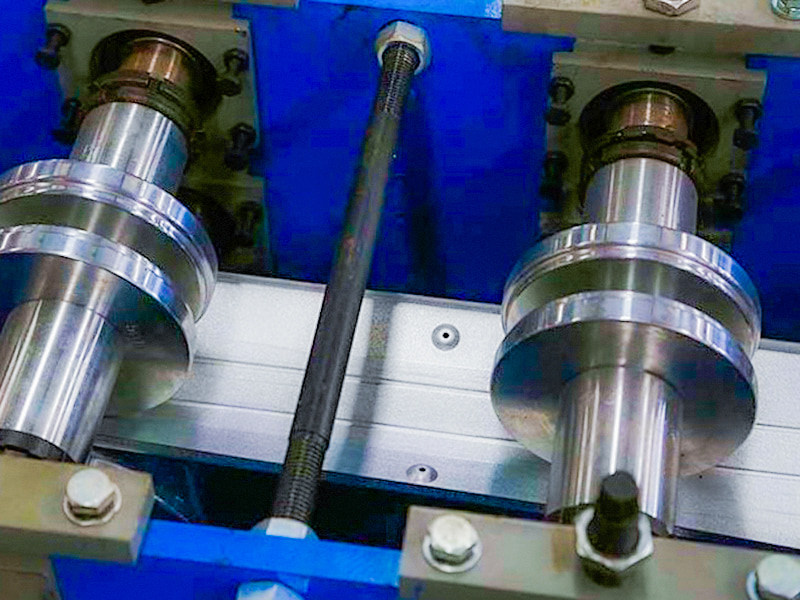

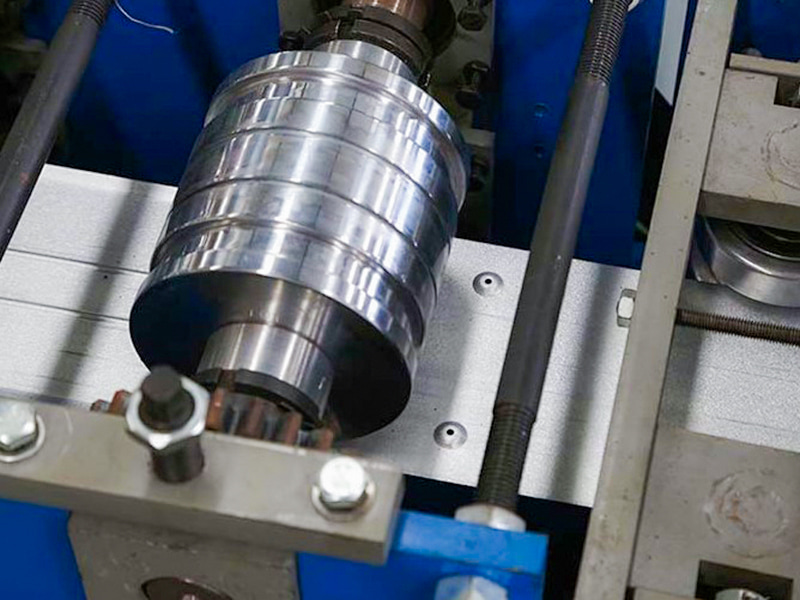

Formingsmaskin for sammensatte seksjoner (kjernemodul): 18-22 sett med karbidvalser (SKD11), som utfører trinn-for-trinn pressing
Elektrostatisk sprøyting på nett: Pulvergjenvinningsgrad ≥ 98 %, beleggherdetemperatur 200°C ± 5°C (vedheftsgrad 0).
Servokutt-til-lengde: Flyvende sagskjæring (kuttehelling ≤ 0,5°), lengdeområde 0,5-2,5 m (toleranse ± 0,3 mm).
Intelligent palleteringsrobot: Identifiserer visuelt profiltyper og sorterer og stabler (søyler/bjelker/paneler i separate varehus.
Digitalt tvillingkontrollsystem: Sanntidsovervåking av rulletrykk og temperatur, forutsier vedlikeholdssykluser og opprettholder en nedetidsrate på ≤ 0,5 %.
Bransjeapplikasjonsverdi:
Kostnadsreduksjon og effektivitetsforbedring: Enlinjeproduksjonskapasitet når 50-80 meter per minutt, 15 ganger raskere enn sveiseprosesser, og reduserer produksjonskostnadene med 40 %.

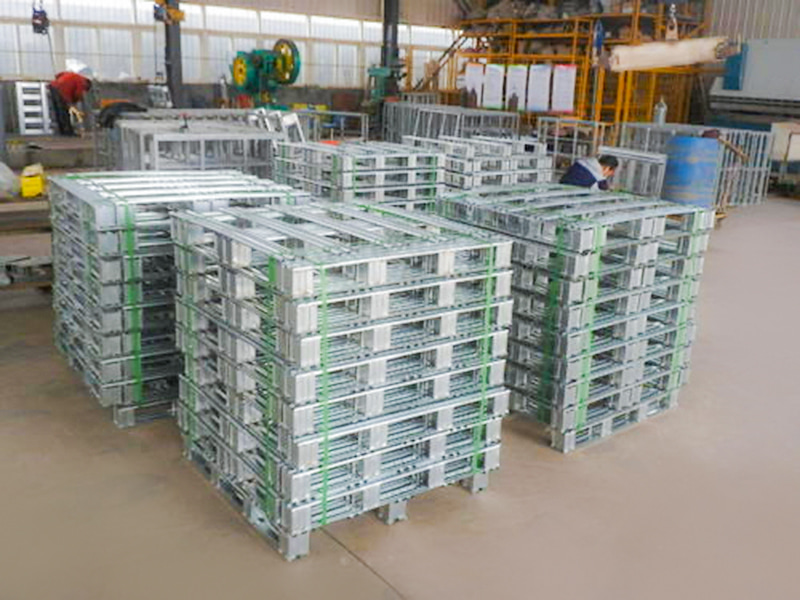

Plassoptimering: Nestbar design (tomme paller kan stables ≥ 5 lag), sparer 60 % i lagringsplass.
| Tekniske parametere | ||
| Vare | Parameter | Merknad |
| Maskinbase | Nasjonal standard nr.40 I-Beam Steel | Samlet sveisestruktur |
| Rullemateriale | Cr12MoV stål | Vakuumherding |
| Hovedaksel | φ75,40Cr | Herding og herding |
| Danne grupper | 20 | |
| Hovedmotorkraft | 18,5KW, K-serien | |
| Hoveddrev girkasse | Kjede og utstyr | |
| Avskjæringsmodus | Hydraulisk avskjæring | Hydraulisk stasjonsmotoreffekt er 22 KW |
| Stansemodus | Stanseenhet | |
| Uncoiler | Last 5 tonn, med lasteplattform | Hydraulisk stasjonsmotoreffekt er 2,2 KW |
| Kontrollsystem | Siemens/Schneider PLC | |
| Hydraulisk system | BeiJin Huade merke | |
| Total lengde på produksjonslinjen | Rundt 28 meter | |
| Utstyrsvekt | Rundt 8-tonn | |
| Råvaretykkelse | 1,0-2,0 mm | Q235 galvanisert spole |
| Produksjonshastighet | 156~20m/min | |
