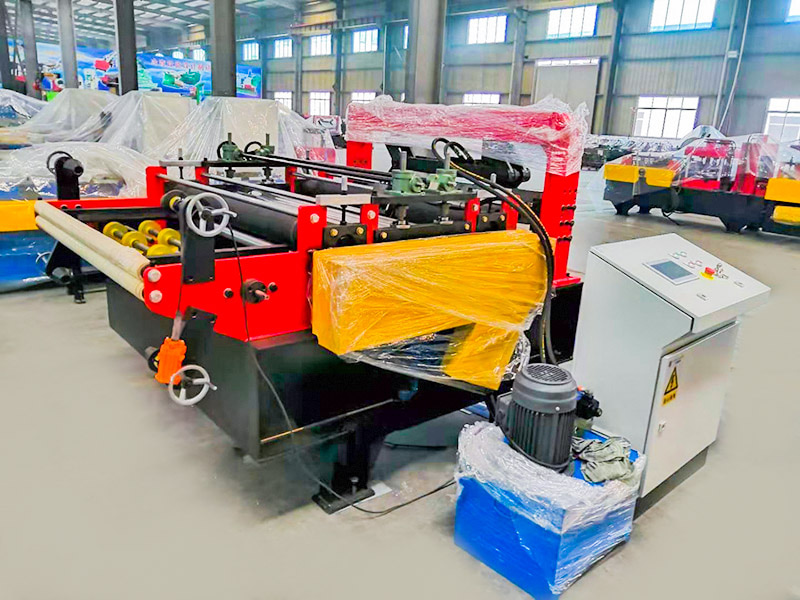

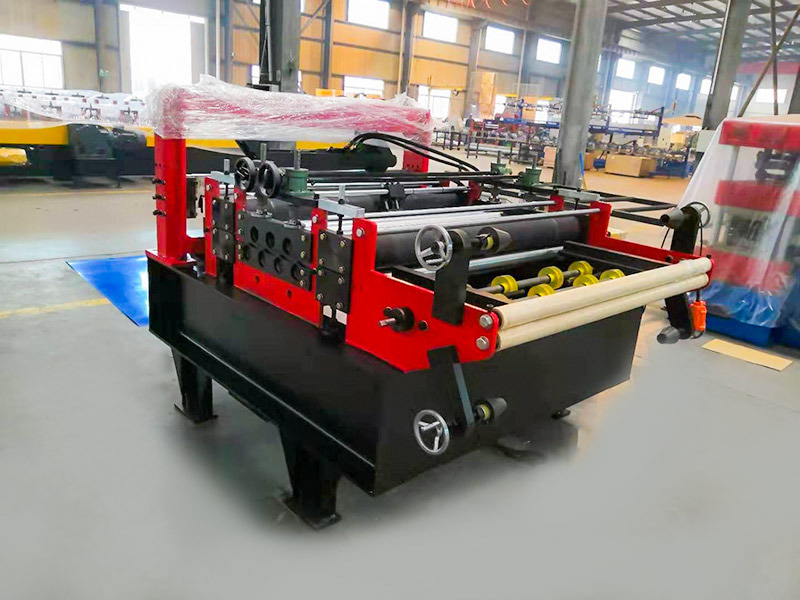

Simple Coil Flattening and Cutting Machine er en økonomisk to-i-ett-maskin for forbehandling av metallplater, og tilbyr en enkel struktur, grunnleggende funksjoner og lave kostnader. Den integrerer utflating av spole og kutting i lengde i en enkelt, strømlinjeformet produksjonslinje, noe som muliggjør kontinuerlig prosessering fra spole til flatt ark. Designet for småskala, lavbudsjettapplikasjoner, og dekker de grunnleggende kravene til "avvikling, utjevning og skjæring til lengde."
Jiangyin Hailong Machinery Factory er Enkel Coil Flatting og Cutting Machine Leverandør i Kina. Med over 1200 kunderelasjoner betjener vi en rekke bransjer med tilpasset rulleformingsutstyr, leverer Enkel Coil Flatting og Cutting Machine til salgs.
Kjernefunksjoner:
Avvikling (avvikling): Støtter og ruller sakte av spolen, og avlaster spolen.
Utjevning (utretting): Mekaniske valser eliminerer deformasjoner som bølgete kanter, vridninger og camber, og gjenoppretter flatheten.
Skjæring (skjæring til lengde): Kutter den kontinuerlig matede (utflatede) metallstripen til enkeltark med en forhåndsinnstilt lengde.
Utstyrsfunksjoner:
Enkel struktur: Ingen komplekse automasjonssystemer, kompakt mekanisk design og lite fotavtrykk (vanligvis 5-10 meter i lengde).
Manuell drift er dominerende: Manuell lasting av spole, parameterjustering (som utjevning av rulletrykk) og arksamling er avhengig av operatørens erfaring.
Funksjonaliteten er strømlinjeformet: Fokuserer utelukkende på avvikling og utjevning, mangler avanserte funksjoner som automatisk nettkorreksjon, spenningskontroll og presisjonsspalting.
Lavpris: Prisen er omtrent 1/5 til 1/3 av en helautomatisk nivelleringslinje (vanligvis titusenvis av RMB).
Lavt strømforbruk: Motoreffekten er relativt lav (typisk 11kW til 30kW), noe som gjør den egnet for små verksteder.
Typisk struktur:

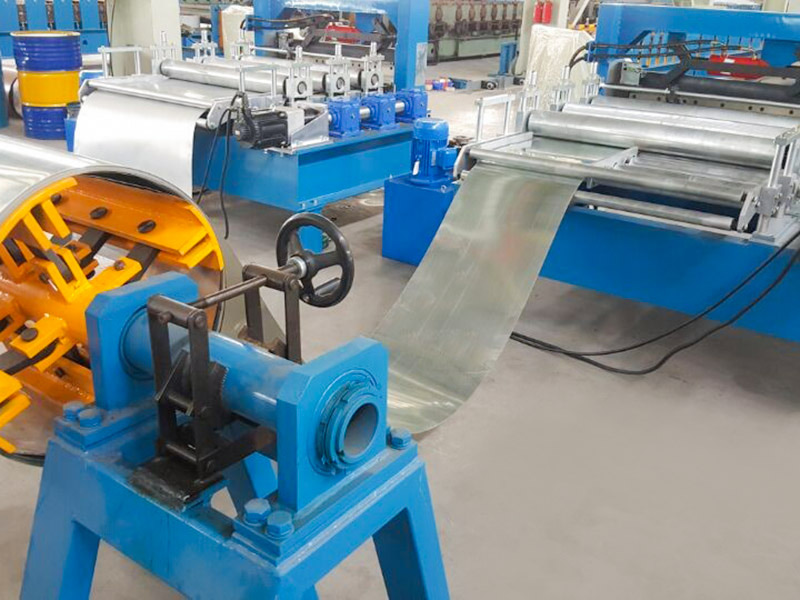

Slapp av stativ: En enkel kjegleformet eller utkraget struktur med en manuelt ekspanderende og sammentrekkende spole for å sikre spolen.
Materplattform: Fører strimmelhodet manuelt inn i nivelleringsmaskinen.

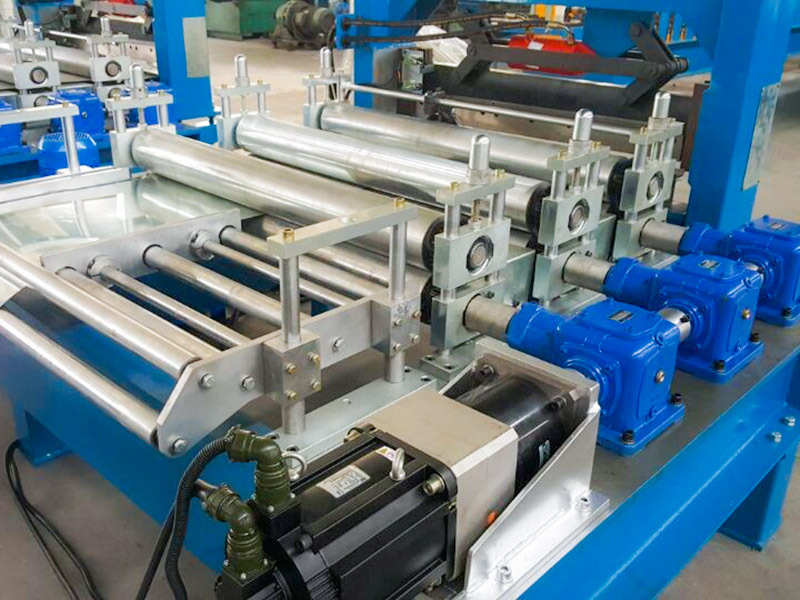

Utjevningsenhet: Kjerneenheten, som inneholder 5 til 9 utjevningsvalser (færre enn på avanserte modeller), korrigerer deformasjon gjennom rullebøying.
Skjæreenhet:
Hydraulisk saks: Lav kostnad og enkelt vedlikehold, egnet for tykkelser ≤3 mm (vanlig valg).
Pneumatisk saks: Enda rimeligere, egnet kun for metallplater ≤1,5 mm (utsatt for deformasjon).
Klippestativ: Mottar de utjevnede arkene for manuell håndtering og stabling.
| Strømkrav | Spenning | 380V/50Hz/3Ph (kan tilpasses) |
| Hovedmotorkraft | 7,5KW | |
| Kutterkraft | 5,5KW | |
| Produksjonshastighet | 10-15m/min | |
| Tykkelse av struktur | 18 mm | |
| Skaftdiameter | 80 mm | |
| Kjør | Utstyr | |
| H Stål | 400 mm | |
| Skjerm | HMI | |
| Type skjæring | Lengdesett og etterskjæring | |
| Kontrollsystem | PLS Siemens | |
| Installasjonsdimensjon (avhenger av det endelige designet) | 3,6m×1,5m×1,2m | |
| Totalvekt (ca.) | 3,0T | |
