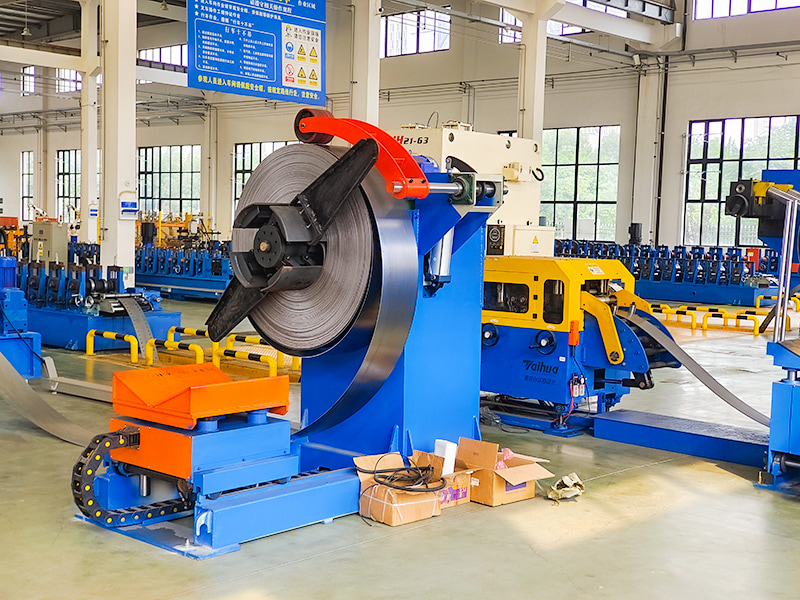

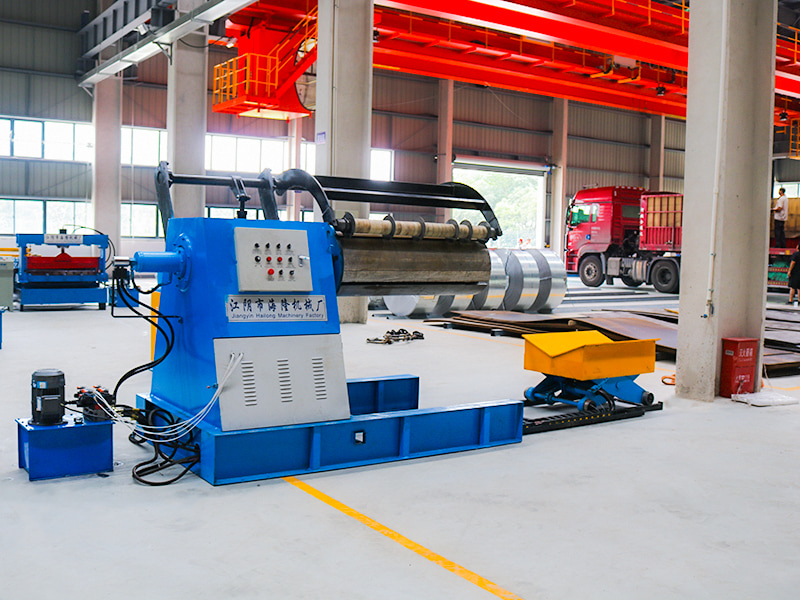

En stålspiral hydraulisk avruller er et nøkkelutstyr som brukes i metallbearbeidingslinjer (som rulleformingslinjer, spaltelinjer, kutte-til-lengdelinjer og stemplingslinjer) for å støtte, avvikle og kontrollere metallspoler (stål, aluminium, kobber, etc.). Dens kjernefunksjon er bruken av et hydraulisk system som den primære kraft- og kontrollmetoden.
Jiangyin Hailong Machinery Factory er Steel Coil Hydrauliske Uncoilers Leverandør i Kina. Med over 1200 kunderelasjoner betjener vi en rekke bransjer med tilpasset rulleformingsutstyr, leverer Steel Coil Hydrauliske Uncoilers til salgs.
Hovedkomponenter:
Ramme/base: Støtter hele enheten.

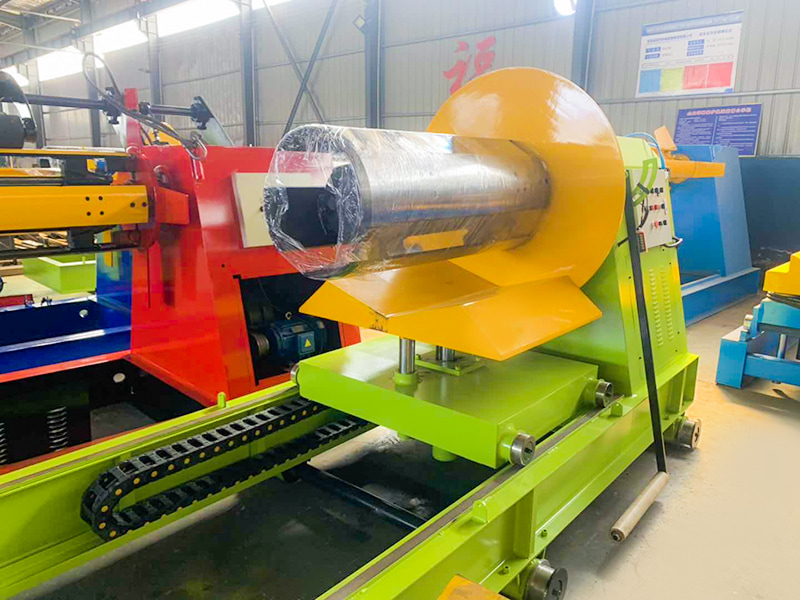

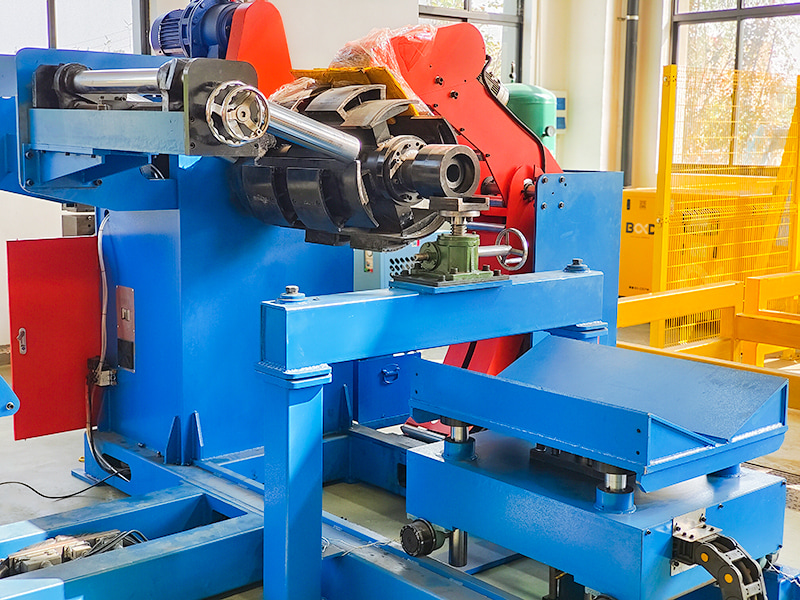

Hydraulisk ekspanderende og sammentrekkende spole: Kjernekomponenten, som inneholder en hydraulisk sylinder og ekspansjons- og sammentrekningsmekanisme (sektorplater, pyramidehylser, etc.).
Spindel og lagre: Støtt spolens rotasjon.
Pressearm (Press Roller): Drevet av en hydraulisk sylinder presser pressarmen ned på den ytre ringen av spolen.
Bærearm/bærevogn: Gir hjelpestøtte for spolen.
Bremsesystem: Vanligvis genererer en hydraulisk skivebrems eller hydraulisk motor avviklingsspenningen.
Drivsystem: Spindelen kan drives av en motor og reduksjon, eller av en hydraulisk motor.
Hydraulisk stasjon: Inkluderer en hydraulisk pumpe, motor, oljetank, reguleringsventilblokker (retningsventiler, proporsjonalventiler/servoventiler, trykkventiler, strømningsventiler, etc.), kjøler, filter, etc.
Elektrisk kontrollsystem: PLS, berøringsskjerm (HMI), sensorer (nærhetsbrytere, kodere, etc.), etc., som brukes til å motta kommandoer, overvåke status og nøyaktig kontrollere det hydrauliske systemets drift.
Hjelpeenheter: Som for eksempel Coil Centering Device (CPC) og kantføringer.
Oversikt over arbeidsflyt:
Coil Loading: En kran eller tralle heiser coilen opp på uncoilerens støttearm/tralle. Støttearmen heves eller vognen beveger seg for å justere spolen omtrent med midten av spolen.
Spoleinnsetting og oppspenning: Spolen (i tilstanden med redusert diameter) settes inn i det indre hullet i spolen. Det hydrauliske systemet driver spolen til å utvide seg, og støtter den indre veggen av spolen.
Spolearm/tralle tilbaketrekking: Støtteanordningen senker eller beveger seg.
Pressing Arm Down: En hydraulisk sylinder driver pressarmen (presserullen) ned og presser det ytterste laget av spolen.
Gjenge- og strekketablering: En operatør eller et automatisert system trekker båndets hode gjennom påfølgende utstyr (som en rettetang). Bremsesystemet aktiveres for å etablere den nødvendige avviklingsspenningen.
Avviklingsoperasjon: Produksjonslinjen starter, og spindelen (drevet av en elektrisk eller hydraulisk motor) roterer spolen og spolen for å slappe av. Pressearmen heves gradvis ettersom spolens diameter reduseres, mens bremsesystemet kontinuerlig gir jevn spenning.
Utlading: Når spolen er oppbrukt, heves pressearmen, spolen komprimeres hydraulisk, og spolens støttearm/tralle beveger seg til en støtteposisjon for å fjerne den tomme spolkjernen, og forbereder seg på neste syklus.
| Type | MTC-700 | MTC-800 | MTC-1000 | MTC-1300 | MTC-1600 |
| Materialbredde (mm) | 700 | 800 | 1000 | 1300 | 1600 |
| Materialtykkelse (mm) | 3 | ||||
| Indre Dia. (mm) | φ450 ～ 530 | ||||
| Ytre Dia. (mm) | φ1200 | φ1200 | φ1200 | φ1200 | φ1200 |
| Vekt (Kg) | 2500–20000 | 3000 ～ 20000 | 3000 ～ 20000 | 3000 ～ 20000 | 3000 ～ 20000 |
| Hastighet (m/min) | 15 | ||||
| Utvider | Hydraulisk ekspansjon | ||||
| Maskinvekt (Kg) | 2000 | 2100 | 2300 | 2500 | 3000 |
| Machine Sie (mm) | 1,7×1,3×1,4 | 1,8×1,4×1,4 | 2,0×1,5×1,6 | 2,5×1,8×1,8 | 3,0×2,0×2,0 |
| Kraft | AC 3Ph 380V (kan tilpasses) | ||||
